山钢日照精品基地烟囱钢结构工程项目
浏览量:
1056
所属分类
项目案例
数量
-
+
1
名称：山钢日照精品基地烟囱钢结构工程项目
概要：中電建核電公司总包
江苏宜安建设有限公司承建
系山钢集团日照有限公司年产850万吨精品钢配套项目， 地点位于山钢日照精品钢基地

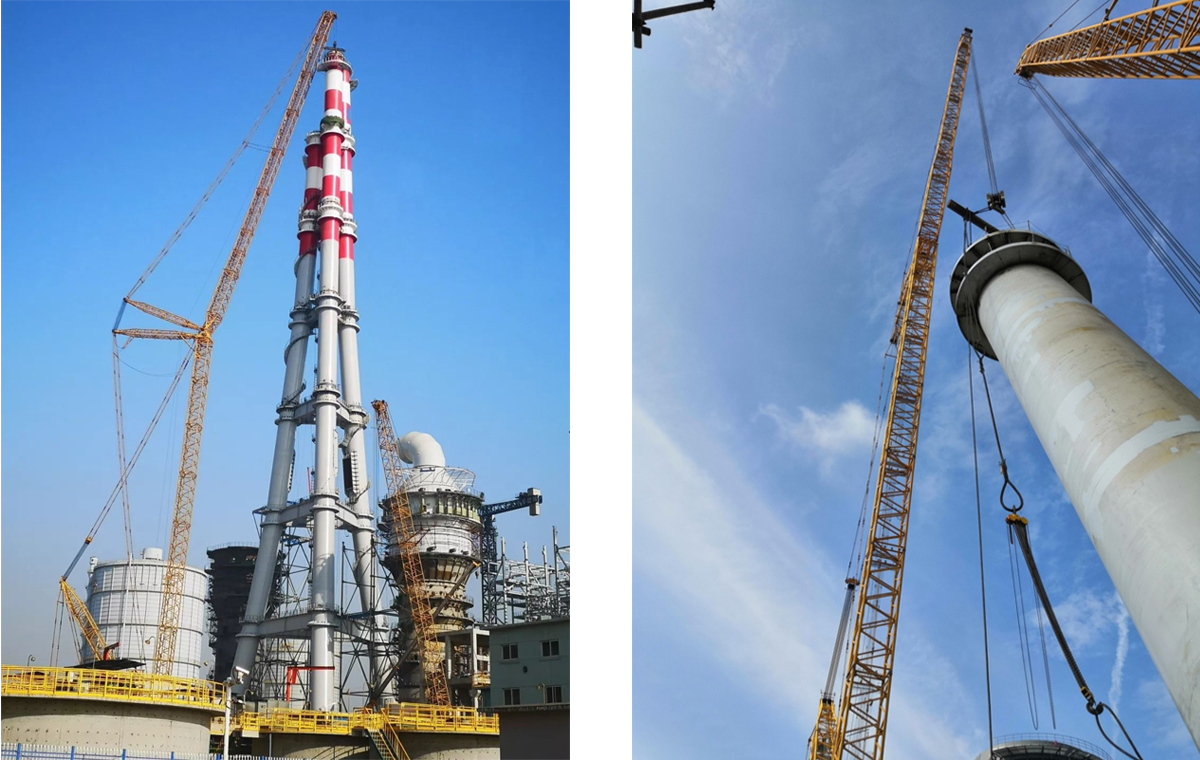

自2018年8月12日开始施工建设，历时135天，于2018年12月25日顺利吊装到顶。
钢烟囱总高180米，最大直径4.5米，分7层，总重2100吨。
分类：项目案例
关键词：项目案例山钢日照精品基地烟囱钢结构工程项目
项目详情

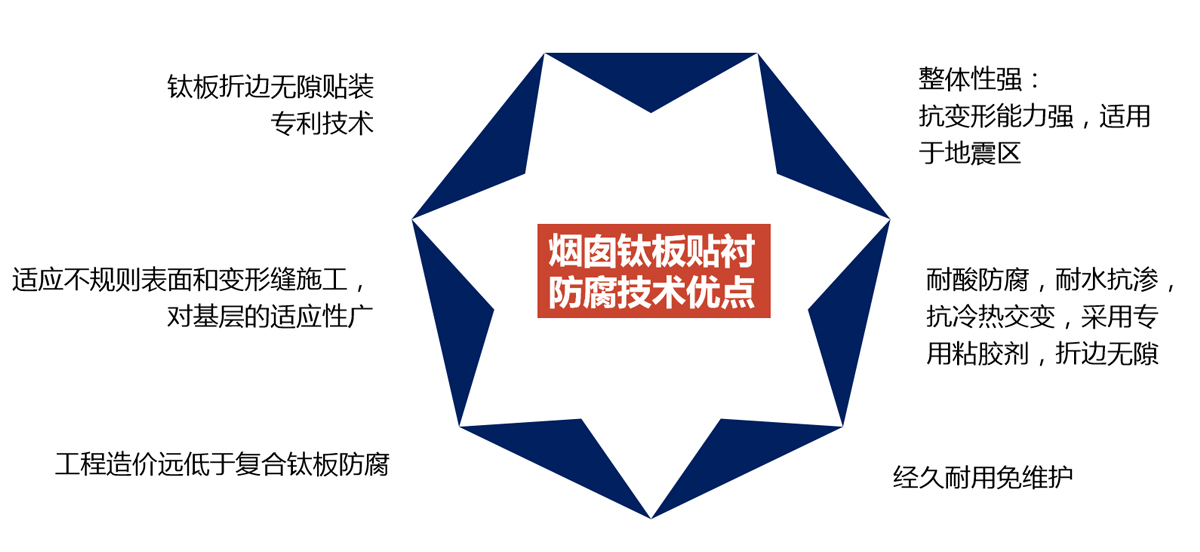

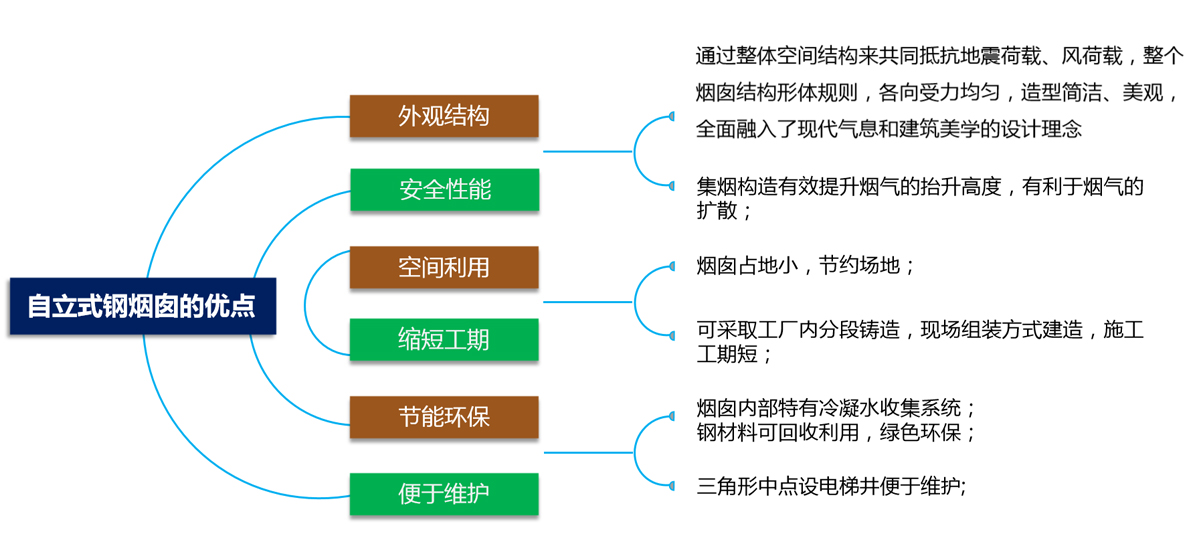

项目配套的三管自立式钢烟囱，引进日本三菱多管自立烟囱技(jì )术，并整合了日本钛板贴衬技(jì )术建设而成。三管自立式钢烟囱结构合理、造型美观。

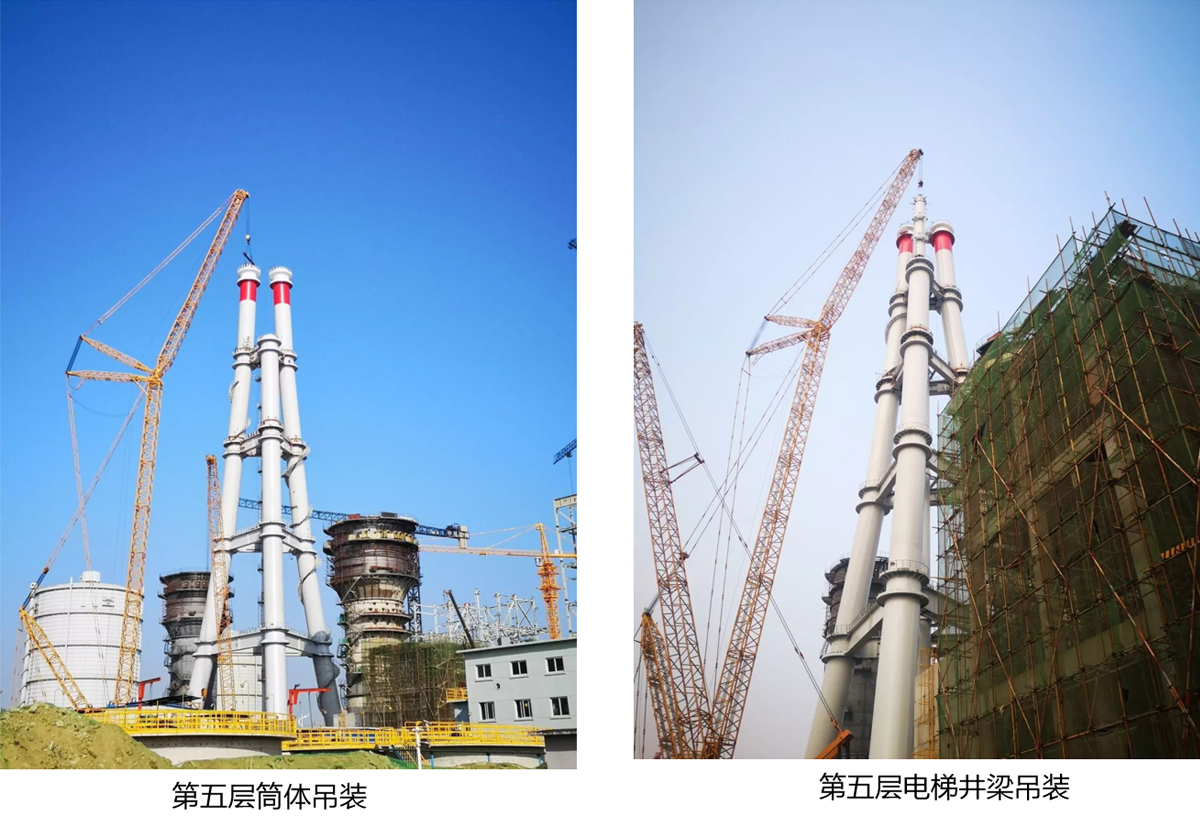

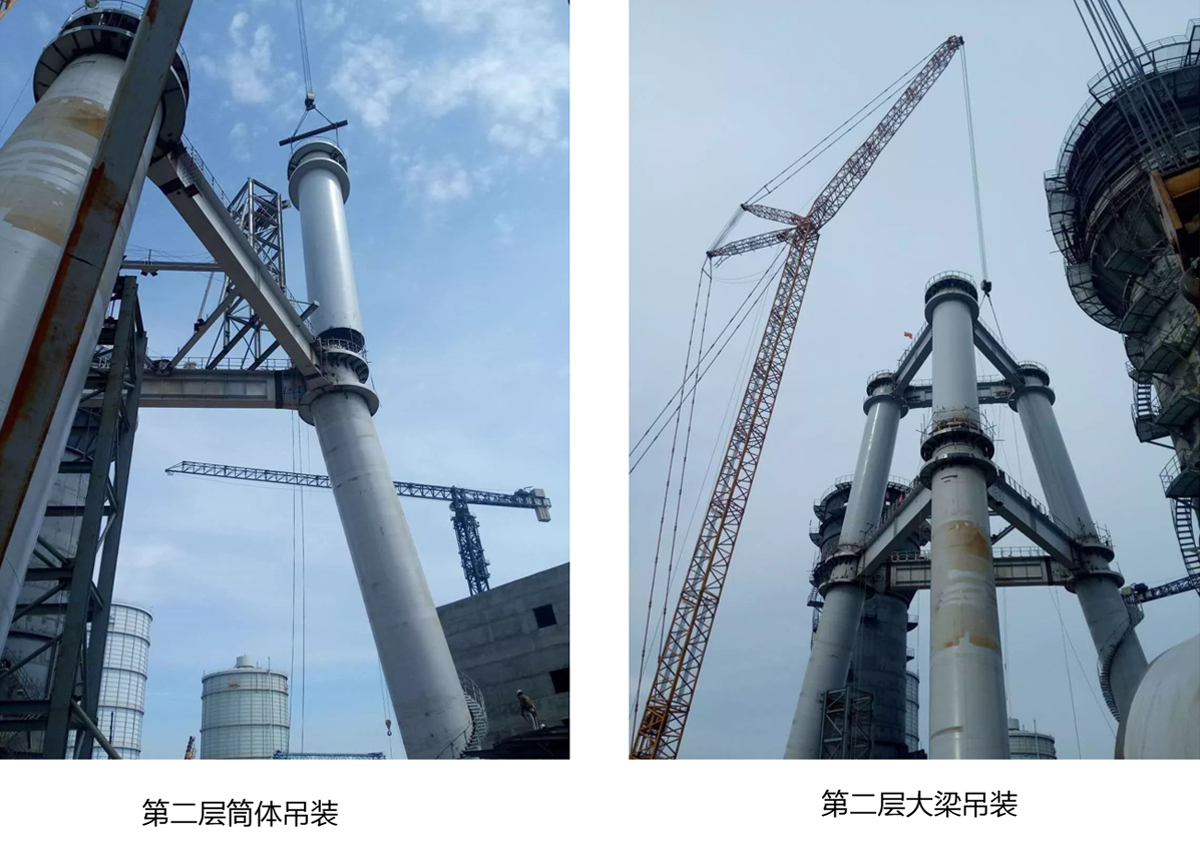

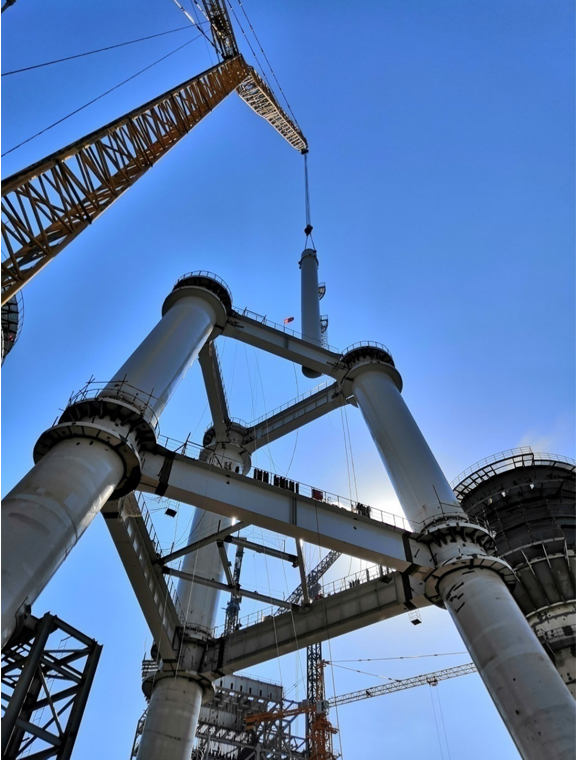

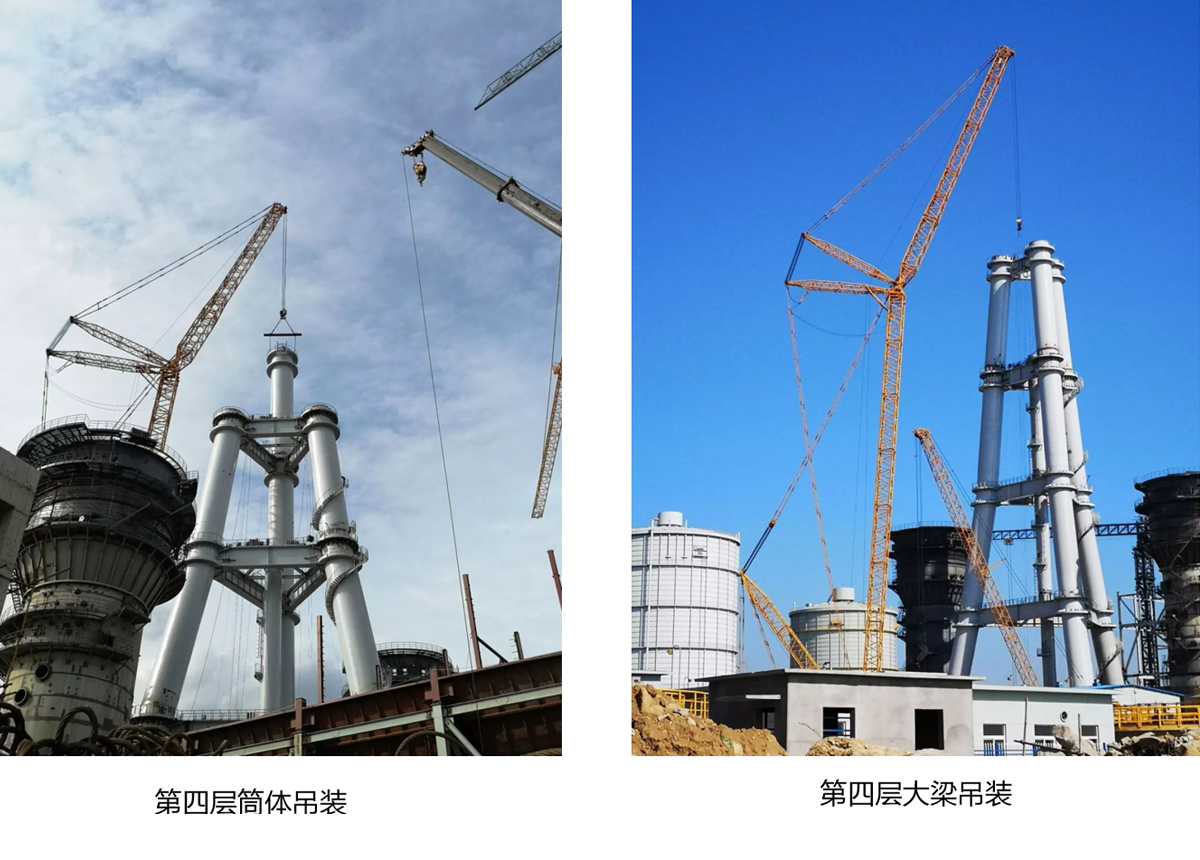

三根钢管烟囱按正三角形布置，采用SCC9000/900吨履带式起重机分七段进行吊装，通过三角形钢梁进行刚性连接，形成集束式稳定结构，每个烟囱由多个直段拼接成流線型曲線。
项目亮点
亮点一：
是我國第一根180米三管自立式钢烟囱，也是世界首根采用内壁钛板贴衬防腐的大型钢管结构烟囱。
亮点二：
钢烟囱的顺利吊装到顶，标志着江苏宜安建设有限公司“全國首例”挑战的胜利，公司独家拥有了该类型项目的关键施工技(jì )术及施工经验，更為抢占该类型重大施工项目市场打下了坚实的基础。
项目难点
山钢日照自备電厂钢烟囱选型意向，尚属國内首例，其结构形式独特，超高、超重、无外附着，施工难度大，极富挑战性。
钢烟囱总高180米，最大直径4.5米，分七层，由三根曲線式排烟管通过钢梁相互支撑连接，钢烟囱三个排烟筒筒心呈正三角形布置，三根烟管呈曲線折弯形式向上延伸，其中C烟管安装螺旋楼梯，总重2100吨。
钢烟囱的曲線筒體第一层為77°，第二层為79°；
第三层、第四层，筒體倾角均為84°；
第五、六、七层，三根烟管筒體倾角均為87°；
技(jì )术应用与创新
180米三管曲線自立式钢烟囱由中電建核電公司联合江苏宜安建设有限公司进行细化设计、钢结构制作、安装。

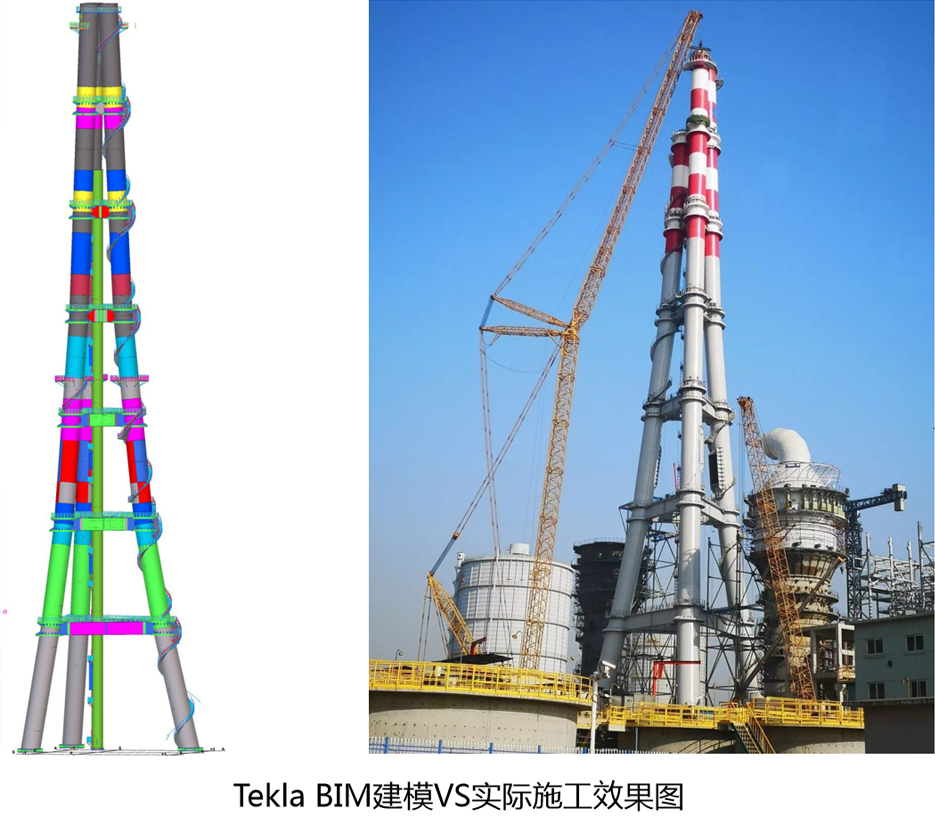

设计中，采用Tekla建模软件，解决了烟囱与平台椭圆形相贯線结构的法兰盘和C烟管空间倾斜状态布置螺旋楼梯的设计难题，利用PKPM结构设计软件设计制作了四套专用工装，均获得國家实用新型专利。
